칼만필터(Kalman Filter)

Jinyong 님 블로그

[SLAM] Kalman filter and EKF(Extended Kalman Filter) · Jinyong

Kalman Filter & EKF (Cyrill Stachniss)

베이즈 정리(Bayes' Theorem)

베이즈 정리(Bayes' Theorem)는 두 확률 변수의 사전확률(prior probability)와 사후확률(post probability) 사이의 관계를 나타내는, 사전확률로부터 사후확률을 구할 수 있다는 정리입니다. 이 베이즈 정리는 상태추정(State Estimation)을 하기 위해 자주 사용되고 칼만필터의 백그라운드라고 보시면 됩니다.



칼만필터(Kalman Filter)

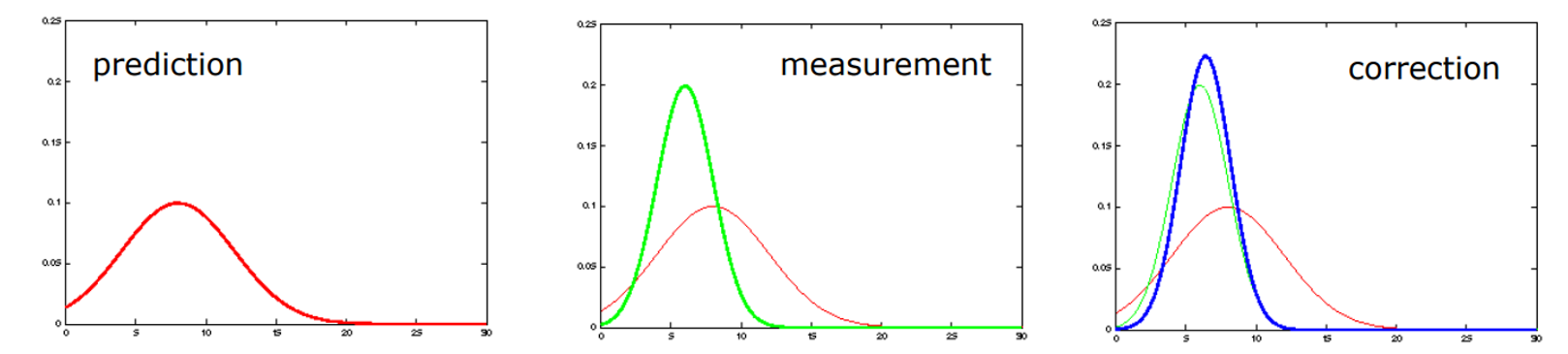

칼만필터는 Bayes filter 중에서 자주 이용하는 필터중에 하나로 Gaussian distribution 일때,  그리고 Linear model 일 경우 효과적인 성능을 보이는 방법입니다.



Linear Model

칼만필터는 이동모델(Transition Function) 과 관측모델(Observation) 이 모두 선형이라는 것을 가정합니다.

위 Prediction 수식을 칼만필터에 맞게 표현하면 다음과 같습니다.

$$ x_t=A_{t}x_{t-1} + B_{t}u_{t} + \epsilon_{t} $$

• \( A_{t} \) : \( n \times n \) 행렬로 control 이나 노이즈 없이 시간 \( t-1 \)에서 \( t \)로의 state \( x \)의 변화를 나타내는 행렬
• \( B_{t} \) : \( n \times l \) 행렬로 control에 의한 \( t-1 \)에서 \( t \)로의 state \( x \) state \( x \)의 변화를 나타내는 행렬

가장 쉽게 생각해 볼 수 있는 것은 로봇이나 차가 정지해있을 때  control 이 없다면 시간이 지나도 state은 변하지 않을 것이고 행렬 A는 단위행렬일 것입니다. 이와 다르게 control이 없더라도 로봇이 등속도 운동을 하고있다면 컨트롤이 없더라고  state \( x \) 는 행렬 A에 의해 업데이트 됩니다.



행렬 \(B_{t}\)는 가속페달이나 브레이크를 밟아 현재 상태에 변화를 주는 것으로 생각하면 될 것 같습니다.



def motion_model(x, u):
    F = np.array([[1.0, 0, 0, 0],
                  [0, 1.0, 0, 0],
                  [0, 0, 1.0, 0],
                  [0, 0, 0, 0]])

    B = np.array([[DT * math.cos(x[2, 0]), 0],
                  [DT * math.sin(x[2, 0]), 0],
                  [0.0, DT],
                  [1.0, 0.0]])

    x = F @ x + B @ u
    return x

위 코드는 pythonrobotics 에서의 motion model 함수로 인풋으로 들어오는 control \( u \)에 에러가 있다면 Prediction, 그렇지 않다면 Ground Truth state를 반환할 것입니다.



Correction

상태추정을 할 때 현재 상태를 정확히 예측하고 노이즈도 전혀 없고 control에 의해 정확히 state가 원하는 만큼 변한다면 Prediction step으로 충분하겠지만 현실은 그렇지 않습니다. 그렇기 때문에 현재 상태 \( x_{t} \)에서 주변환경을 관측하고 state를 보정하는 과정이 필요합니다.

$$ z_t=C_{t}x_{t-1} + \delta_{t} $$

• \( C_{t} \) : \( n \times k \) Matrix that describes how to mp the state \( x_{t} \) to an observation \( z_{t} \)

Prediction에서 구한 \( x_{t} \)은 말 그대로 예측값이기 때문에 \( x_{t} \)에서 보여질 것이라고 생각되는 관측과 실제 관측은 차이가 있습니다. Prediction은 말 그대로 예측이기 때문에 실제 측정값에 가깝게 수정된다고 합니다.

def observation_model(x):
    H = np.array([
        [1, 0, 0, 0],
        [0, 1, 0, 0]
    ])

    return z

위 코드는 위의 Correction 식에서 error 가 없는 수식을 간단하게 코드로 옮겨본 것 입니다. 하지만 여기까지만 보면 Kalman Filter를 이용한 Localization이 어떻게 진행되는지 잘 이해가 되지 않습니다.

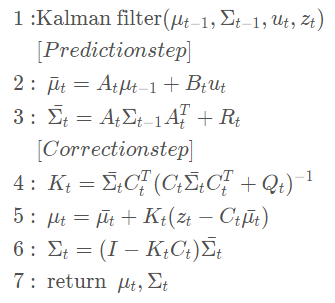

Kalman Filter Algorithm

실제로 추정한 현재 상태를 관측을 통해 조정하는 과정은 어떻게 이루어지는지 알아보겠습니다.

이 알고리즘의 목적은 \( t-1 \)에서 \( t \) 에서 control과 observation을 인풋으로 받아 다음 "Mean"과 "Uncertainty of Belief"를 구하는 것입니다.



Prediction Step

1. Prediction Step에선 Motion model을 통해 현재 상태의 추정값 \( \bar{\mu_{t}} \) 을 구해냅니다(2). 이 과정은 직관적으로 받아들이기 쉬운것 같습니다.
2. 변수가 실험 측정값인 경우 변수가 가지는 오류로 인해 함수에 오류가 전파되는 것을 error propagation이라고 합니다. 일반적으로 불확실성은 표준편차 \( \sigma \)로 정량화 된다고 합니다.  Covariance Matrix \( \bar{\Sigma_{t}} \)를 (3)과 같이 구하게 됩니다.

Prediction Step을 통해 우리는 Predicted Belief 와 그에 대한 Uncertainty를 구했습니다.



Correction Step

1. Prediction step 에서 계산한 \( \bar{\mu_{t}} \)을 신뢰할지, 혹은 현재 state에서의 관측을 얼만큼 신뢰할지 판단 할 수 있도록 Kalman gain \( K_{t}\)를 계산합니다(4).
2. 계산한 Kalman gain을 이용해 \( \bar{\mu_{t}} \)를 조정합니다(5). \( z_{t} - C_{t}\bar{\mu_{t}}\) 는 현재 state에서의 관측에서 추정 state \(\bar{\mu_{t}} \)에서 보여질것이라고 추정된 관측의 차이입니다. 즉 실제 관측과 추정 관측의 차가 추정상태를 얼만큼 변화시킬지를 결정하는 변수가 Kalman gain\( K_{t}\) 라고 생각됩니다.
3.  Uncertainty를 업데이트 합니다(6).
